AHR衬胶渣浆泵

发布时间:2021-11-19

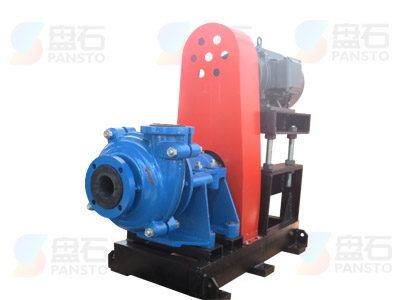

AHR衬胶渣浆泵(图1)


  品牌:盘石泵业

  型号:AHR型
  材质:天然橡胶
  流量范围:3.6~3000m³/h
  扬程范围:5~65m

  工作电压:380V(可指定)


  具有耐磨耐腐蚀的特点,适合输送具有较强磨蚀性或腐蚀性物料,被广泛应用于冶金、矿山、非金属选矿、市政工程、污水处理、煤炭、电力、制砂洗沙行业...


G型砂砾泵(图2)

AHR衬胶渣浆泵(图3) AHR衬胶渣浆泵(图4) AHR衬胶渣浆泵(图5) AHR衬胶渣浆泵(图6)
AHR渣浆泵叶轮 AHR渣浆泵护套
AHR渣浆泵护板 AHR渣浆泵泵体

G型砂砾泵(图7)

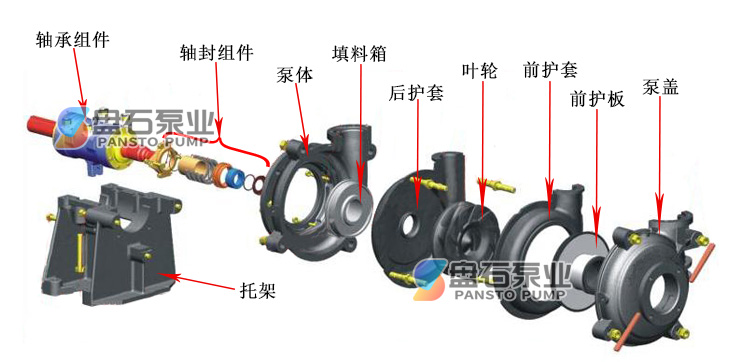

  产品结构:AHR系列渣浆泵为卧式、离心式渣浆泵,双层泵壳结构。泵吐出口位置可以根据需要按45°间隔,旋转八个不同的角度安装使用。

  产品材质:天然橡胶材质。

  密封形式:填料密封;副叶轮加填料密封;机械密封

  传动型式:根据现场安装空间情况,可采用多种安装布置方式:

  DC直联传动,CRZ平行皮带传动,ZVZ上下皮带传动,CV紧凑型皮带传动

  市场应用:因该系列渣浆泵具有耐磨耐腐蚀的特点,适合输送具有较强磨蚀性或腐蚀性物料,被广泛应用于冶金、矿山、非金属选矿、市政工程、污水处理、煤炭、电力、制砂洗沙行业,可以多级串联使用,以获取更高的扬程。

G型砂砾泵(图8)

AHR衬胶渣浆泵(图9)

G型砂砾泵(图10)

型号  配带功率P(KW)

 流量

Q(m³/h)

 扬程

H(m)

转速

n(r/min)

最高效率η%   汽蚀余量NPSH(m)

叶轮直径

D(mm)

重量

( kw)

 1.5/1B-AHR  2.2-15  10.8-25  7-52  1400-3400  35   2-4  159  77
 2/1.5B-AHR  2.2-15  25.4-54  5.5-41  1000-2600  50  2.5-51  184  104
 3/2C-AHR  3-30  36-75.6  13-39  1300-2100  50  2-4  229  154
 4/3C-AHR  3-30  50-130  5-35  800-1800  59  3-5  245  236
 4/3D-AHR  7.5-60  50-150  5-35  800-1800  59  3-5  245  290
 6/4D-AHR  11-60 144-313   7-45  800-1350  65  3-5  365 454
 6/4E-AHR  15-120  144-313  12-45  800-1350  65  3-5  365  635
 8/6E-AHR  15-120  324-713  7-49  400-1000  65  5-10 560  982
 8/6R-AHR  22-300  324-713  7-49  400-1000  65  5-10  560  1150
 10/8ST-AHR  45-560  540-1188  12-50  400-750  75  4-12  686  1202
 12/10ST-AHR  55-560  720-1620  7-45  300-650  80  2.5-7.5  762  3357
 14/12ST-AHR  55-560  1156-2520  13-45  300-500  79  3-8 965  4672
 16/14TU-AHR  75-1200  1379-3060  11-63  250-550  79 4-10  1067  9680

G型砂砾泵(图11)

G型砂砾泵(图12)

G型砂砾泵(图13)
